شیر برقی گاز پکیج چیست؟ عملکرد + تست و عیب یابی آن

شیر برقی، قطعه ای در پکیج است که نقش آن تنظیم کردن جریان گاز و رساندن گاز به مشعل دستگاه می باشد؛ شیر برقی گاز از جنس آلومینیوم ساخته شده، و در پایین محفظه احتراق و قبل از منیفولد گاز قرار می گیرد و شلنگ گاز پکیج به آن متصل می شود.

شیر برقی گاز پکیج
شیر برقی گاز پکیج

این قطعه با استفاده از برق 24 ولت به عنوان یک تنظیم کننده جریان گاز، در پکیج به کار می رود. این شیر مقدار جریان گاز ورودی را با تغییر جریان الکتریکی به مشعل تبدیل می نماید، و یا به عبارتی دیگر کوتاه و بلند کردن شعله یا تغییر مقدار شعله را در پکیج انجام می دهد.

اجزاء تشکیل دهنده شیر برقی گاز

  • فنر
  • قاب
  • میله فلزی
  • مویل
  • هسته
  • بدنه شیر
  • خروجی شیر
  • ورودی شیر
  • بویین یا سلونوئید

انواع شیر برقی گاز

  • شیرهای برقی گاز با وضعیت عادی
  • شیرهای برقی گاز با بازنشانی دستی
  • شیرهای برقی ضد انفجار
  • شیرهای برقی شات آف

شیر برقی با وضعیت عادی باز

این شیرها در حالت نرمال در وضعیت باز هستند که با دریافت فرمان، بویین به حالت مغناطیسی در می آید، و ضامن شیرآزاد شده، و مسیر گاز بسته می شود.

نکته: به این نکته دقت داشته باشید که جهت باز نمودن شیر برقی در محل حضور داشته باشید، و این شیر را با استفاده از دست و به صورت مکانیکی باز نمایید.

شیر برقی با باز نشانی دستی

محل قرار گیری این شیر در اولین انشعاب بعد از شیر فرعی است. شیر های برقی در دو مدل باز و بسته طراحی و تولید شده اند، که وضعیت خود را با دریافت دستور الکتریکال تغییر می دهند.

شیر برقی ضد انفجار

این نوع شیر برقی، از لحاظ ایمنی قابل اطمینان و بسیار قوی است، که با جریان ضعیف 12 ولت و مکانیسم سلونوئید عمل می کند و در مسیر خروج گاز قرار می گیرد.

شیر های شات آف

این نوع شیرها در ایستگاه های گاز و یا در ورودی لوله کشی گاز منازل هوشمند نصب می شوند، و در مواقع خطر مثل زلزله گاز را قطع می نماید و اجازه عبور گاز را تا ریست شدن مجدددستگاه نمی دهد که این موضوع از آتش سوزی، خفگی و انفجار جلوگیری می نماید.

مرتبط:   فلوسوئیچ پکیج چیست؟ عیب یابی، تعمیر و یا تعویض فلوسوئیچ

به عبارتی دیگر این شیرها، قطع کننده اتوماتیک جریان گاز و حساس به زلزله می باشند.

عملکرد شیر برقی گاز

این شیرها برای ایجاد میدان مغناطیسی در ابتدا محرک های بویین را فعال می کنند، و پس از آن نیرویی به پیستون وارد می شود و تغییراتی را در آن ایجاد می نماید؛ با افزایش فشردگی در فنر پیستون آن نیز بالاتر می رود و مواد روان به آسانی از این مسیر عیور می نماید.

حالت های پورت در شیر برقی گاز

  1. حالت اول: اگر پورت مورد نظر برای ورودی و یا خروجی 2 مورد باشد؛ بدین معنی است که این شیرها می تواند در یکی از دو حالت قطع و یا متصل باشد.
  2. حالت دوم: اگر پورت مورد نظر برای خروجی و یا ورودی 3 مورد باشد؛ بدین معنی است که این شیر های 3 حالت دارند و تعدادد بویین های موجود درآن 2 عدد می باشد.

تست شیر برقی گاز

برای تست این قطعه شما می توانید مراحل زیر را دنبال کنید:

  • شلنگ گاز پکیج را از طرفی که به گاز خانه( گاز شهری) متصل است باز نمایید.
  • بعد از جدا کردن شلنگ گاز، اقدام به باز کردن شیر آب گرم مصرفی نمایید.
  • با جرقه زدن پکیج، شروع به فوت کردن درون شلنگ گاز کنید.
  • در صورت باز بودن مسیر، بوبین 220v شیر برقی گاز عمل می کند، که این نشانه سالم بودن بوبین 220v در این قطعه است.
  • اگر مسیر فوت کردن بسته باشد با استفاده از مولتی متر، می توانید ولتاژ برق ورودی به بوبین220v را اندازه گیری نمایید.
  • اگر میزان برق ورودی 220v نباشد مشکل می تواند از برد کنترل یا برد الکترونیک دستگاه باشد.
  • ولی اگر مسیر بسته بود و همچنین ولتاژ برق ورودی به شیر گاز220v بود می توان گفت که این شیر مشکل پیدا کرده است.
  • حال باید عملکرد بوبین 24 ولت را بررسی کنید.
  • با رسیدن دمای دستگاه به دمای تنظیم شده، شعله پکیج کوتاه خواهد شد که این نشانه سالم بودن بوبین 24 ولت در شیر برقی گاز است. در غیر این صورت ولتاژ DC را با استفاده از مولتی متر بررسی کنید.
  • 24 ولت بودن ولتاژ ورودی به بوبین شیر برقی، عدم تشکیل شعله کوتاه در پکیج می تواند نشان دهنده خرابی و یا معیوب بودن شیر گاز باشد.
  • در غیر این صورت مشکل از برد الکترونیک دستگاه است.
مرتبط:   بهترین تعمیرکار پکیج در قم ✔️【لیست 10 تایی】⭐ سرویس تخصصی

 نشانه های خرابی شیر برقی گاز

با رفتن پکیج به مرحله جرقه زنی و عدم تشکیل شعله می توان به این نتیجه رسید که این قطعه معیوب شده است.

در صورت ایجاد مشکل در شیر ماژوله، شعله کوتاه در پکیج نخواهیم داشت. و قرار گرفتن پکیج در حالت گرمایشی و عدم تشکیل شعله کوتاه می تواند عملکرد پکیج را دچار اختلال نماید.

مسدود بودن شلنگ گاز پکیج و تنظیم نامناسب فشار گاز ورودی به پکیج می تواند باعث خرابی این قطعه در دستگاه شود.

اگر شیر برقی پکیج شما دچار مشکل شده است شما می توانید بری رفع این مشکل از یک سرویسکار و یا تعمیر مجرب در این زمینه کمک بگیرید.

بررسی فشار گاز

  • پیچ شماره 1 را مقداری شل نمایید.
  • لوله فشار سنج را به مدخل فشار وصل کنید.
  • دستگاه را با حداکثر توان روشن نمایید (شیر آب گرم مصرفی را باز کنید)
  • بعد از بررسی فشار گاز ورودی و مناسب بودن آن، اقدام به تنظیم فشار شعله پایین و شعله بالا نمایید.

فشار گاز شهری 18 cm ستون آب (17 میلی بار)

8 فشار سیلندر 28 cmستون آب (27 میلی بار)

حداقل و حداکثر فشار برای کارکرد شیر برقی گاز

Max= 25 mbar

Min= 15 mbar

تنظیم شیربرقی گاز پکیج

خراب شدن و تنظیم نبودن شیر برقی گاز در پکیج می تواند مشکلات زیادی را برای دستگاه به وجود آورد؛ تنظیم این شیر براساس حداقل و حداکثر توان در پکیج انجام می شود.

مرتبط:   بهترین تعمیرکار پکیج در ایلام ✔️【لیست 10 تایی】⭐ سرویس تخصصی

نحوه تنظیم شیر برقی گاز برای حداقل توان

تنظیم حداقل توان شیر برقی گاز
تنظیم حداقل توان شیر برقی گاز
  •  در اولین مرحله باید درپوش شیر را از آن جدا کنید.
  • برای اتصال شیلنگ فشار سنج به داخل ورودی فشار، پیچ شماره 2 را مقداری باز نمایید.
  • لوله هوا را جدا کرده و دستگاه را در حداکثر توان روشن کنید و شیر آب گرم مصرفی را تا انتها باز نمایید.
  • یک کابل را از مدولاتور جدا نمایید فشار ورودی نیز باید منطبق با نوع گاز 1 پکیج باشد.
  •  در صورت عدم تنظیم فشار ورودی با نوع گاز شما می توانید با برداشتن کلاهک شیشه ای، پیچ شماره 4 را تنظیم نمایید.
  • پس از اتمام تنظیمات لازم پیچ شماره 2 را ببندید و اقدام به وصل کردن دوباره لوله هوا و کابل مدولاتور کنید.

  نحوه تنظیم شیر برقی گاز برای حداکثر توان

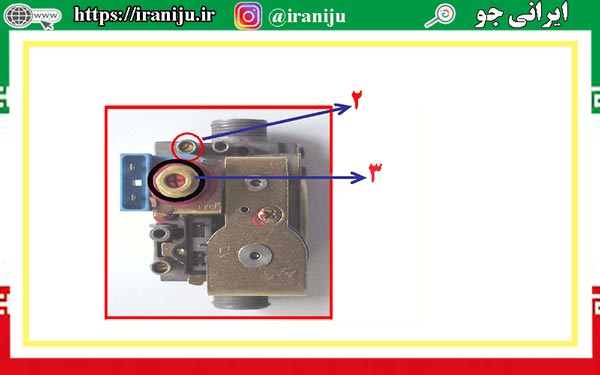

تنظیم حداکثر توان شیر برقی گاز
تنظیم حداکثر توان شیر برقی گاز
  • پیچ شماره 2 را برای تنظیم شیربرقی گاز در حداکثر توان، مقدار کمی باز نمایید.
  • شلنگ فشار سنج را به ورودی فشار متصل کرده، و پس از آن اقدام به جدا کردن لوله هوا نمایید.
  • پکیج را در حداکثر توان دستگاه روشن کرده و شیر آب گرم مصرفی را نیز باز نمایید.
  • در این حالت فشار موجود با نوع گاز باید برابر باشد.
  • در غیر این صورت درپوش را بردارید و با استفاده از آچار مهره 3 را تنظیم نمایید.
  •  در پایان کار پیچ شماره را 2 را محکم کنید و مجددا شلنگ لوله هوا را متصل نمایید.

مقادیر مهندسی جهت تنظیم فشار

kw : whit fan : 9.4mbar : 07mbar

kw:withfan:101mbar:15mbar 24kw : with fan : 10.1mbar : 1.5mbar24

kw : without : 12mbar : 1.5mbar24

نتیجه گیری

در این مقاله از ایرانیجو به بررسی کامل شیر برقی گاز پکیج و نقش آن در پکیج پرداختیم، و علائم خرابی آن را بیان کردیم و نحوه تنظیم شیر برقی را برای حداقل و حداکثر توان آموزش دادیم.
